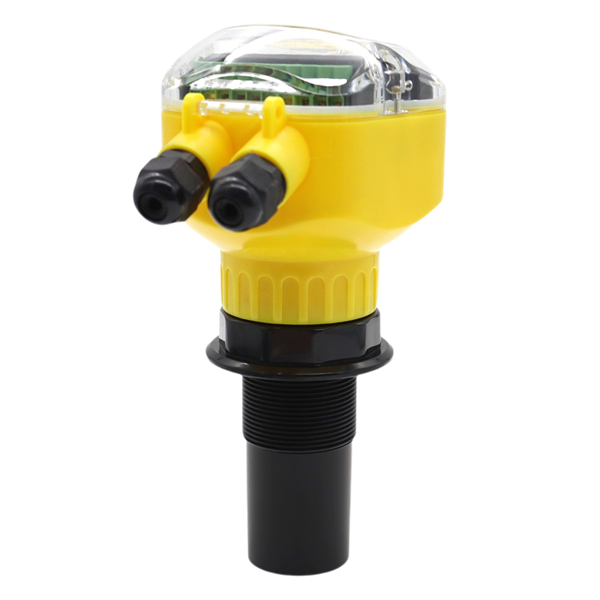

產品名稱： 一體式超聲波明渠流量計 無標定桿
功 能：分為 一體型 及 分體型
防護等級：顯示儀表IP66，探頭IP68
探頭電纜：一體式?jīng)]有電纜，分體式標配10米電纜
產品詳情
一、產品簡介
超聲波明渠流量計與量水堰槽配合使用，測量明渠內水的流量。主要用于測量污水廠、企事業單位的污水排放口、城市下水道的流量及農田水利中的渠道等。
由于本公司儀表采用超聲波穿過空氣，以非接觸的方法測量。因此在粘污、腐蝕性液體條件下，比接觸式的儀表，具有更高的可靠性和耐用性。

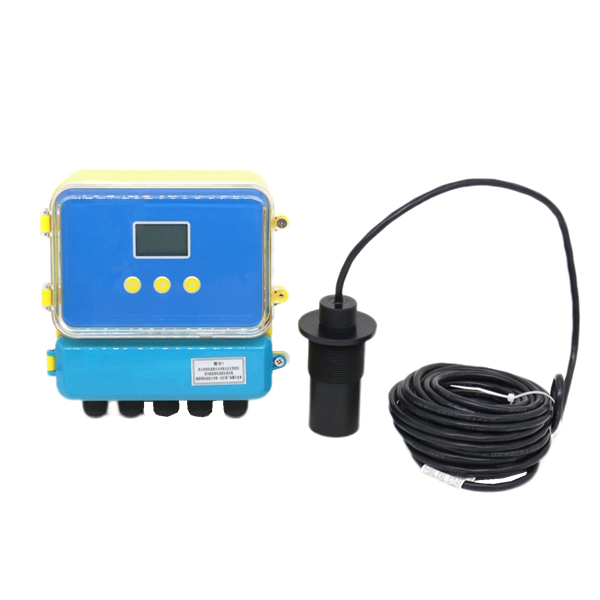

一體型明渠流量計顯示儀表外形圖和尺寸圖
二、原理說明
本系列儀表直接測量的是渠道或者水槽內的液體高度。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位—流量關系推算出流量。
1、超聲波測液位原理
發射超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測液面，經反射后再通過傳聲媒質返回到接收換能器，測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間。再根據傳聲媒質中的聲速，就可以算得從換能器到液面的距離。從而確定液位。因此我們可以計算出探頭到反射面的距離D ＝ C*t/2(除以2是因為聲波從發射到接收實際是一個來回，D是距離，C是聲速，t是時間）。再通過減法運算就可得出液位值。
2、量水堰槽的測流量原理
流通順暢的明渠內流量越大，液位越高；流量越小，液位越低（如圖2.1）。通過測量水位可以推算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面的糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系，這種對應關系主要取決于量水堰槽的構造尺寸，把渠道的影響盡可能減小。
常用的量水堰槽有，直角三角堰、矩形堰和巴歇爾槽

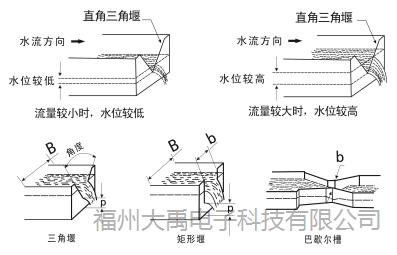

圖2.1 常用的量水堰槽及水位和流量變化關系
使用超聲波明渠流量計，安裝時必須知道配用量水堰槽的水位-流量對應關系。
量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。本說明書摘抄了一部分（第六、量水堰槽）。巴歇爾槽知道了喉道寬度b，就可以用相應的公式算出水位-流量對應關系。
直角三角堰也是用相應的公式計算出水位—流量對應關系。
矩形堰也有相應的公式。但是還與安裝的渠道尺寸有關，確定水位-流量關系時，矩形堰與渠道寬B、開口寬b、上游堰坎高度p有關。
如果對計算量水堰槽水位-流量不熟悉，可將使用的量水堰槽參數通知儀表生產廠。生產廠幫助計算。應注意同時提供上述與確定水位-流量關系有關的參數。
三、主要技術指標
功 能：分為 一體型 及 分體型
測量范圍：0.1升/秒～99999.99米/小時
累計流量：最大為：4290000000.00立方米
液位最大量程：3米
液位測量精度：0.5%
分辨率：3mm或0.1%（取大者）
顯示：中文液晶顯示，或者英文液晶顯示
流量測量精度：標準堰槽是1～5%（符合國標要求的堰槽和渠道），非標堰槽是10～60%。
模擬輸出：4線制4～20mA/600Ω負載
繼電器輸出：(選配項)2組AC 220V/ 5A或DC 24V/ 5A，
供電：標配24VDC 100mA；可以選配 220V AC+15% 50Hz。
供電：(選配項)12VDC、電池供電、太陽能供電
工作環境溫度：主機-20～+60℃，傳感器-20～+80℃
工作環境壓力：標準大氣壓
工作環境濕度：≤90%RH，非凝結
過程溫度：-20～80℃；
過程壓力：標準大氣壓
通 信：可選485，232通信，MODBUS協議
防護等級：顯示儀表IP66，探頭IP68
探頭電纜：一體式?jīng)]有電纜，分體式標配10米電纜
傳感器（超聲波探頭）選擇說明：
1-5號巴歇爾槽建議用M48×2探頭，發射角度小，不容易打到巴歇爾槽的壁或者轉角形成虛假信號。
M48×2探頭盲區小，只有10厘米，安裝支架可以做得更低。
6-24號巴歇爾槽建議用 M78×2探頭，盲區只有25厘米，而且信號比M48×2探頭強，適合于大的渠道測量流量。

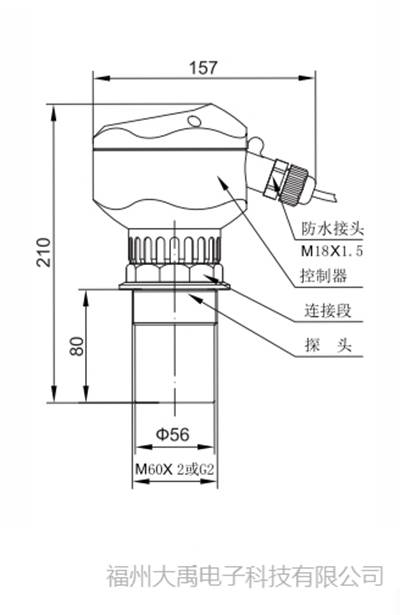

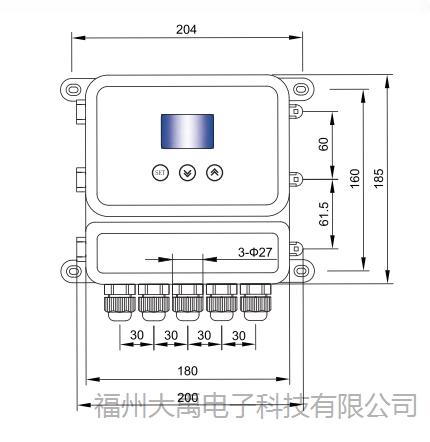

分體型明渠流量計顯示儀表外形圖和尺寸圖
四、產品優勢
電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以跟同類型儀表相比。
1、專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
2、擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.3%，能夠抗多種干擾波。
3、本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。
4、儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。
五、應用范圍
一體式超聲波明渠流量計跟巴歇爾槽、三角堰、矩形堰配合測量渠道內的水流量，主要用于測量污水廠、企事業單位的污水排放口、城市下水道的流量及農田水利上灌渠等。
目前正在使用的客戶有：蕪湖華衍水務、大慶油田、重慶星博化工、勝利油田、湖北東方化工、南通經濟開發區污水處理廠等。
六、安裝說明

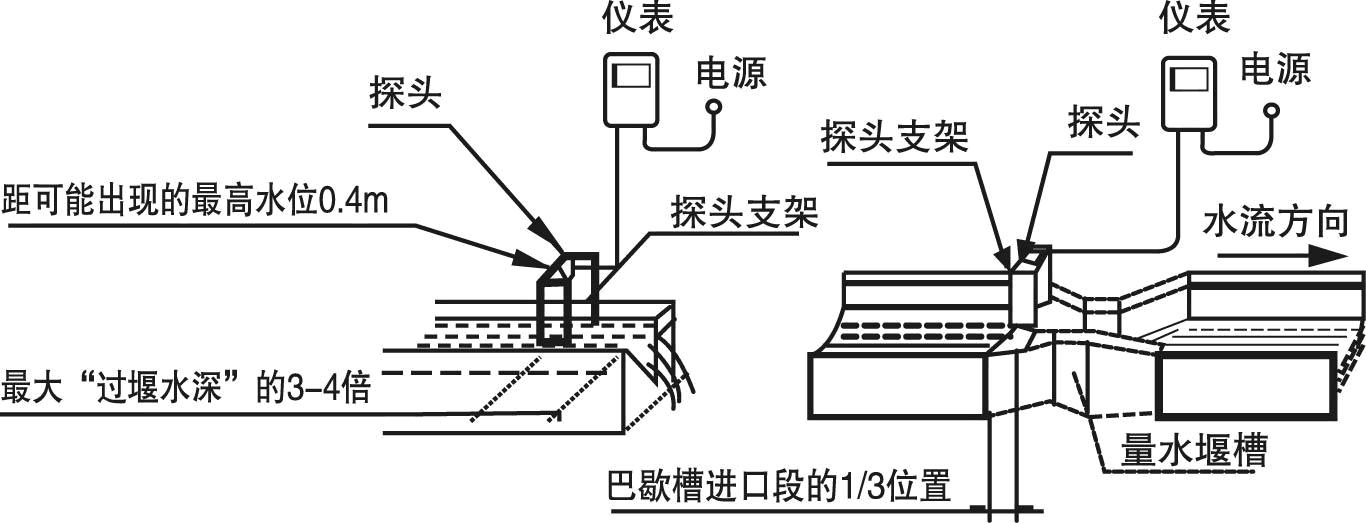

圖 產品的安裝探頭圖

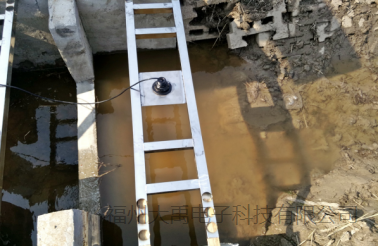

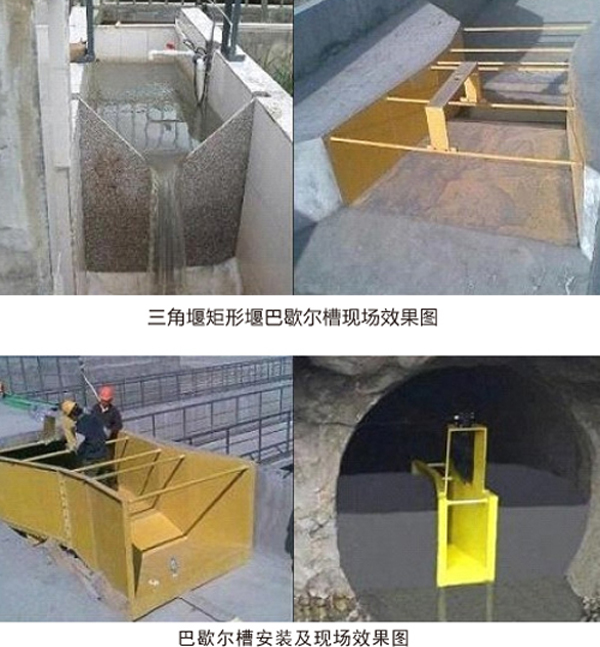

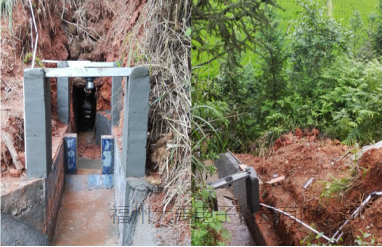

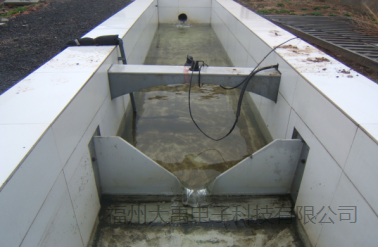

現場明渠堰槽安裝實物圖 三角堰安裝

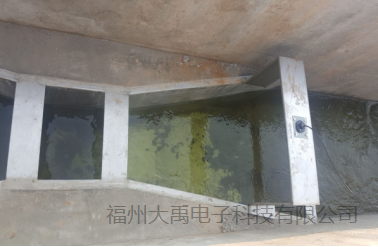

矩形堰安裝 圖示如下

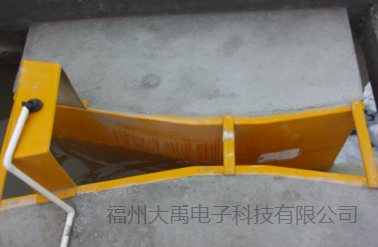

巴歇爾槽安裝
超聲波明渠流量計說明書資料鏈接如下：
/Admin/Plugins/kindeditor/attached/file/20170926/20170926172348_3907.zip
福州大禹電子－－超聲波明渠流量計、下水道流量計、河道流量計、超聲波多普勒流量計的生產廠家，也是您貼心的產品顧問！
如您對以上信息有質疑或對產品方面有任何需要深入了解的地方，可隨時撥打熱線電話 0591-28082552或添加 企業QQ:2187169532
我們將隨時為您解答！歡迎您的來訪和咨詢。
